Comment calibrer un débitmètre à vortex ?

Salut! En tant que fournisseur de débitmètres Vortex, on me demande souvent comment calibrer ces astucieux appareils. L'étalonnage est extrêmement important car il garantit que votre débitmètre vous donne des lectures précises, ce qui est crucial pour toutes sortes d'applications, des processus industriels à la gestion de l'eau. Alors, plongeons-y directement et apprenons à calibrer un débitmètre Vortex.

Pourquoi l'étalonnage est important

Avant d’entrer dans le vif du sujet de l’étalonnage, parlons de pourquoi c’est si important. Un débitmètre à vortex fonctionne en mesurant la fréquence des vortex émis par un corps bluff placé dans le flux d'écoulement. Au fil du temps, des facteurs tels que l'usure, les modifications des propriétés des fluides ou même les conditions environnementales peuvent affecter la précision de ces mesures. L'étalonnage aide à corriger tout écart et garantit que votre débitmètre fonctionne de manière optimale. Si vous comptez sur des mesures de débit inexactes, cela peut entraîner toutes sortes de problèmes, comme des processus inefficaces, un gaspillage de ressources ou même des problèmes de sécurité. Il est donc indispensable de garder votre débitmètre Vortex correctement calibré.

Vérifications préalables à l'étalonnage

Avant de commencer le processus d'étalonnage, vous devez effectuer certaines opérations. Tout d’abord, vous devez inspecter visuellement le débitmètre. Vérifiez tout signe de dommage, comme des fissures dans le boîtier ou des connexions desserrées. Assurez-vous que tous les câbles sont correctement branchés et qu'il n'y a aucun signe de corrosion.

Ensuite, vous devez comprendre les spécifications de votre débitmètre. Différents débitmètres Vortex ont des plages de fonctionnement et des exigences différentes. Vous pouvez trouver ces informations dans le manuel d'utilisation fourni avec votre débitmètre. Connaître ces spécifications vous aidera à configurer correctement l'étalonnage.

Il est également important de s’assurer que le fluide circulant dans le compteur est dans un état stable. L'écoulement doit être pleinement développé, ce qui signifie qu'il doit avoir un profil de vitesse constant à travers le tuyau. Toute perturbation du débit, comme des coudes ou des vannes trop proches du compteur, peut affecter les résultats d'étalonnage.

Le processus d'étalonnage

Il existe plusieurs méthodes différentes que vous pouvez utiliser pour calibrer un débitmètre Vortex. Une méthode courante est la méthode volumétrique ou gravimétrique.

Méthode volumétrique ou gravimétrique

Cette méthode consiste à collecter le fluide qui traverse le débitmètre pendant un certain temps puis à mesurer son volume ou sa masse.

1. Mettre en place le système de collecte: Vous aurez besoin d'un récipient capable de mesurer avec précision le volume ou la masse du fluide. Si vous utilisez la méthode volumétrique, assurez-vous que le récipient est calibré. Si vous utilisez la méthode gravimétrique, vous aurez besoin d'une balance capable de mesurer la masse du fluide avec une grande précision.
2. Démarrer le flux: Ouvrez la vanne pour faire circuler le fluide à travers le débitmètre et dans le récipient de collecte. En même temps, démarrez un chronomètre.
3. Recueillir le liquide: Laissez le fluide s'écouler pendant une durée prédéterminée. Le temps doit être suffisamment long pour obtenir une mesure précise, mais pas au point que cela devienne peu pratique.
4. Arrêtez le flux et mesurez: Une fois le temps écoulé, fermez la vanne pour arrêter le débit. Ensuite, mesurez le volume ou la masse du fluide dans le récipient.
5. Comparez les résultats: Prenez la mesure que vous venez d'obtenir et comparez-la avec la lecture du débitmètre. S'il y a une différence, vous devrez ajuster les paramètres du débitmètre en conséquence. La plupart des débitmètres Vortex modernes disposent d'un logiciel qui vous permet d'effectuer ces réglages facilement.

Utilisation d'un compteur maître

Une autre méthode consiste à utiliser un compteur principal. Un compteur maître est un débitmètre très précis utilisé comme référence.

1. Installer le compteur maître: Installez le compteur maître en série avec le débitmètre Vortex que vous souhaitez calibrer. Assurez-vous que l'installation est conforme aux instructions du fabricant pour les deux compteurs.
2. Démarrer le flux: Faites circuler le fluide dans les deux compteurs en même temps. Le débit doit se situer dans la plage de fonctionnement des deux compteurs.
3. Enregistrez les lectures: Prenez des lectures à la fois du compteur principal et du débitmètre Vortex. Comparez ces lectures.
4. Ajuster le débitmètre Vortex: S'il y a une différence entre les lectures, ajustez le débitmètre Vortex pour qu'il corresponde à la lecture du compteur principal.

Vérifications post-étalonnage

Une fois l'étalonnage terminé, il est important d'effectuer quelques vérifications post-étalonnage. Effectuez quelques lectures supplémentaires pour vous assurer que le débitmètre donne désormais des résultats précis. Vous pouvez également relancer le processus d'étalonnage après une courte période pour confirmer la stabilité de l'étalonnage.

C'est également une bonne idée de documenter le processus d'étalonnage. Conservez un enregistrement de la date d'étalonnage, de la méthode utilisée, des résultats et de tous les ajustements effectués. Cette documentation sera utile pour référence future et à des fins de conformité.

Autres débitmètres sur le marché

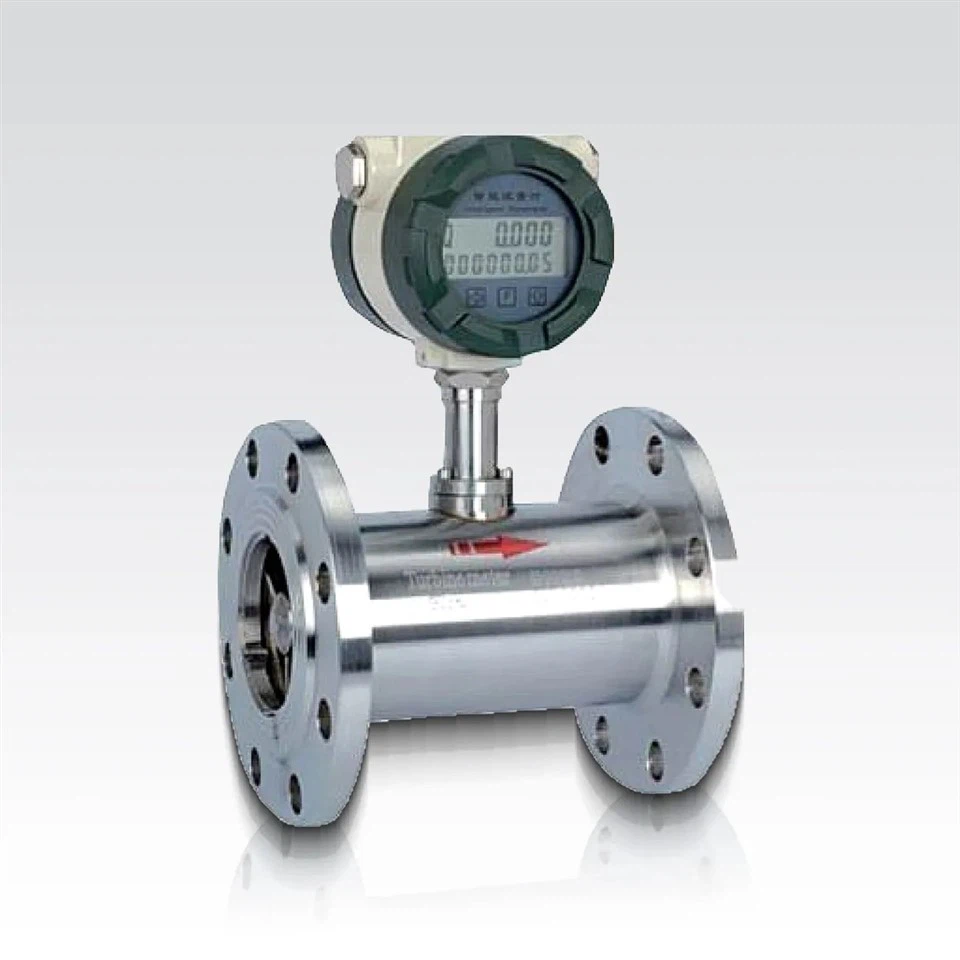

Bien que les débitmètres Vortex soient parfaits pour de nombreuses applications, il existe également d'autres types de débitmètres. Par exemple, leDébitmètre à turbineest une autre option populaire. Il fonctionne en mesurant la rotation d’une aube de turbine dans le flux d’écoulement. Les débitmètres à turbine sont connus pour leur grande précision et leur large plage de réglage.

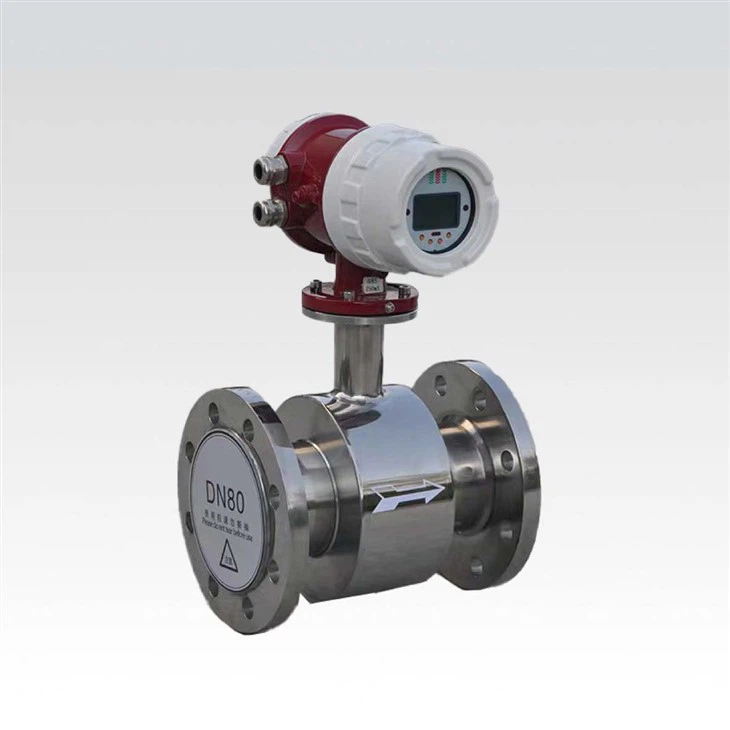

Un autre type est leDébitmètre électromagnétique LDG. Ce type de débitmètre utilise l'induction électromagnétique pour mesurer le débit de fluides conducteurs. C'est un excellent choix pour les applications où vous devez mesurer le débit de liquides comme l'eau ou les eaux usées.

Mais si vous recherchez un débitmètre capable de gérer une variété de fluides, y compris des gaz, et nécessitant relativement peu d'entretien, alors leDébitmètre Vortexest un premier choix.

Conclusion et contact pour l'achat

Eh bien, c'est à peu près tout ce qu'il y a à savoir sur l'étalonnage d'un débitmètre Vortex. Cela peut paraître un peu compliqué au début, mais avec un peu de pratique, vous y arriverez comme un pro.

Si vous recherchez un débitmètre Vortex ou tout autre type de débitmètre, nous sommes là pour vous aider. Nous disposons d'une large gamme de débitmètres de haute qualité adaptés à toutes sortes d'applications. Que vous soyez une petite entreprise ou une grande installation industrielle, nous pouvons vous fournir la solution de débitmètre adaptée. Si vous avez des questions sur nos produits, le processus d'étalonnage ou tout autre sujet lié aux débitmètres, n'hésitez pas à nous contacter. Nous sommes toujours heureux de vous aider à trouver le débitmètre le mieux adapté à vos besoins et à le calibrer correctement.

Références

• Manuel du débitmètre : principes et applications, troisième édition par Richard W. Miller
• Documentation technique de différents fabricants de débitmètres
