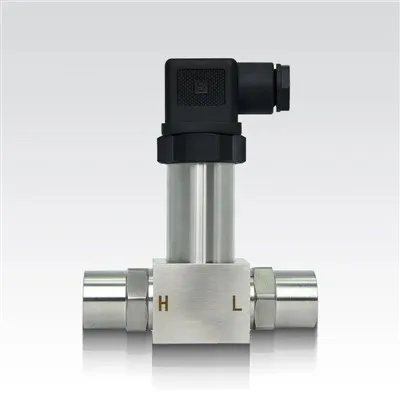

Transmetteur de pression différentielle



Capteur de pression/pression différentielle utilisant une technologie de capteur au silicium de haute-précision

Conception modulaire électronique

Le raccordement au process est flexible et facultatif

Complément d'étalonnage et de température intégré





Pour la surveillance des conduits de ventilation, des filtres et des ventilateurs dans les zones CVC ainsi que pour la mesure de niveau dans des réservoirs sous pression fermés.





L'élément de mesure adopte la technologie de capteur au silicium de haute-precision leader au monde, une précision de ± 0,075 %, une sortie de signal 4-20 mA et une superposition HART. Le protocole de communication convient à la mesure de la pression, de la pression différentielle et du niveau de liquide dans les équipements de grande et moyenne taille et au contrôle des processus de production. La densité du liquide statique peut être mesurée avec l'unité de mesure d'origine. Le volume ou la masse du liquide peut être mesuré avec l'unité de mesure d'origine. Avec la mesure originale correspondant pour mesurer le débit de gaz, de vapeur et de liquide.





Paramètres techniques	Usage général : CC 10,5 ~ 45 V
Alimentation	Sécurité primaire antidéflagrante - : DC 10. 5 ~ 26 V ± 0,005 % / 1 V
Impact sur la puissance	CC 4 - 20mA + protocole HART
Signal de sortie	0-600 Ω (quand DC24V) Remarque : Une résistance de charge de 250 ohms standard est requise pour la communication avec le manipulateur HART
Charge admissible	Le câble de connexion le plus long est de 2 km (câble RVVP carré de 0,75 ~ 1,25 pour instrument de contrôle, câble à paire torsadée sur 1 km)
Câble de communication	Remarque : résistance de charge 250 ~ 600 Ω, y compris la résistance du câble, à une tension de fonctionnement DC24 Remarque : capacité de charge inférieure à 0,55 mF Remarque : inductance de charge inférieure à 3,3 mH Remarque : le prix de la ligne électrique étant de 15 cm, veuillez éviter le câblage parallèle
Combinaison CEM	FR 1326- 1 : 2006
Temps de réponse	90 ms
Période d'amortissement	La constante de temps peut être ajustée dans un autre 0 ~ 99,9 S
Coefficient d'autostabilité	Peut être ajusté entre 0 et 2 %
Température moyenne	- 40 ~ + 85 degré





· Caractéristiques de sortie : sortie de courant ADC 4 ~ 20 m, superposition du protocole de communication HART, précision, niveau 0,075 %, plage complète P 6 KPa

· Matériau de la membrane liquide : acier inoxydable 316L conventionnel, commande facultative de tantale, Ha C

· Utilisation principale : mesure de la pression différentielle du fluide. L'élément de mesure fourni indique la densité du fluide à mesurer, le volume, la masse et le débit.

· Raccordement process : filetage externe M20 * 1,5, écartement 1/4 NPT-18, filetage interne 1/2 NPT-14, filetage externe G1/2

· Introduction supplémentaire : peut être associé à deux groupes de vannes, à trois-groupes de vannes et à cinq-groupes de vannes domestiques, filetage de montage d'attelle M10







· Plage : 0-100Pa 0MPa…4

· Précision de mesure : niveau 0,075%, plage complète P 40 KPa

· Matériau de la membrane liquide : acier inoxydable 316L conventionnel, tantale en option, Ha C, Monel et procédé de pulvérisation de tétrafluorure

· Utilisation principale : mesure de la pression du milieu de pipeline

· Raccordement process : filetage externe M 20 * 1,5, filetage interne 1/2 NPT-14, filetage externe G 1/2, peut être converti en d'autres formes de raccord process

· Introduction supplémentaire : il peut être associé à un collecteur à deux vannes, une vanne à pointeau et un dispositif de dissipation thermique

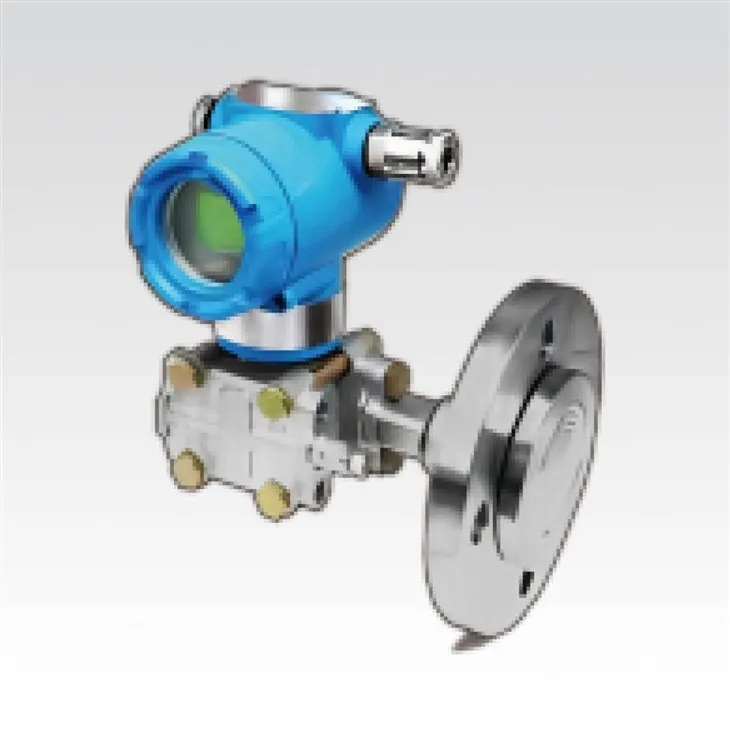

Le transmetteur de pression différentielle avec diaphragme à bride unique est principalement utilisé pour la feuille de mesure continue du niveau de liquide dans l'industrie de transformation. Joint à membrane à bride ou joint à double bride, capillaire à sangle latérale basse pression.



· Plage : 0-6 KPa... 10MPa et niveau de conversion correspondant

· Précision de mesure : niveau 0,075%, plage complète P 40 KPa

· Matériau de la membrane liquide : acier inoxydable 316L conventionnel, tantale en option, Ha C, Monel et procédé de pulvérisation de tétrafluorure

· Utilisation principale : mesure de la pression du fluide du pipeline et mesure du niveau de liquide du corps du réservoir à pression atmosphérique

· Connexion de processus : la norme HG20592 standard, la norme américaine et la norme japonaise peuvent être personnalisées

· Introduction supplémentaire : il peut être associé à l'anneau de rinçage en matériau 316
